지열보일러 굴착 공정

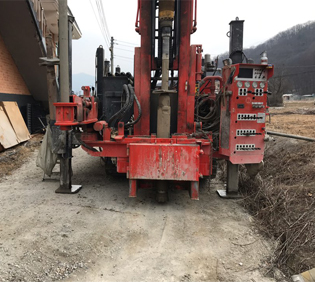

• 천공

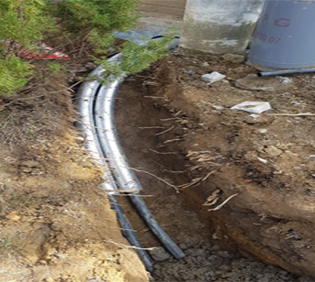

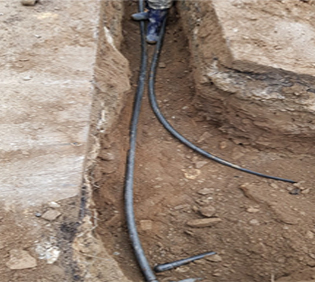

• 배관

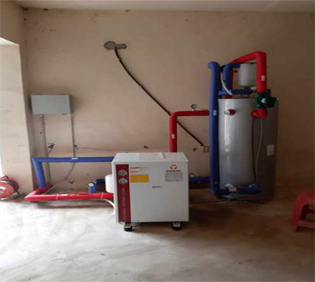

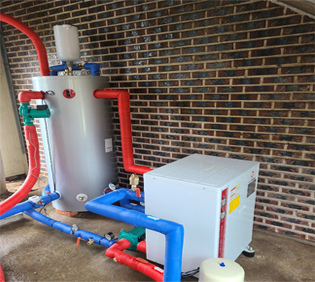

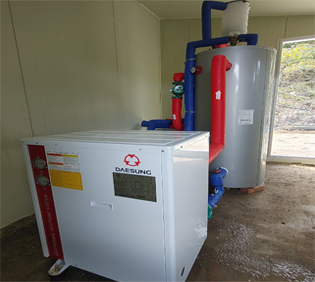

• 지열보일러완료

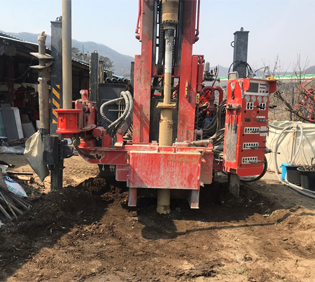

• 천공



• 배관



• 지열보일러완료

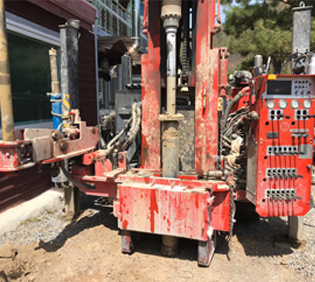

• 천공



• 배관



• 지열보일러완료



지열설비 보급·확산 실태

지열 냉난방시스템의 이용방식

지열 에너지 이용으로 주택난방 및 온수.급탕비용 약 80% 절감!!

지열보일러

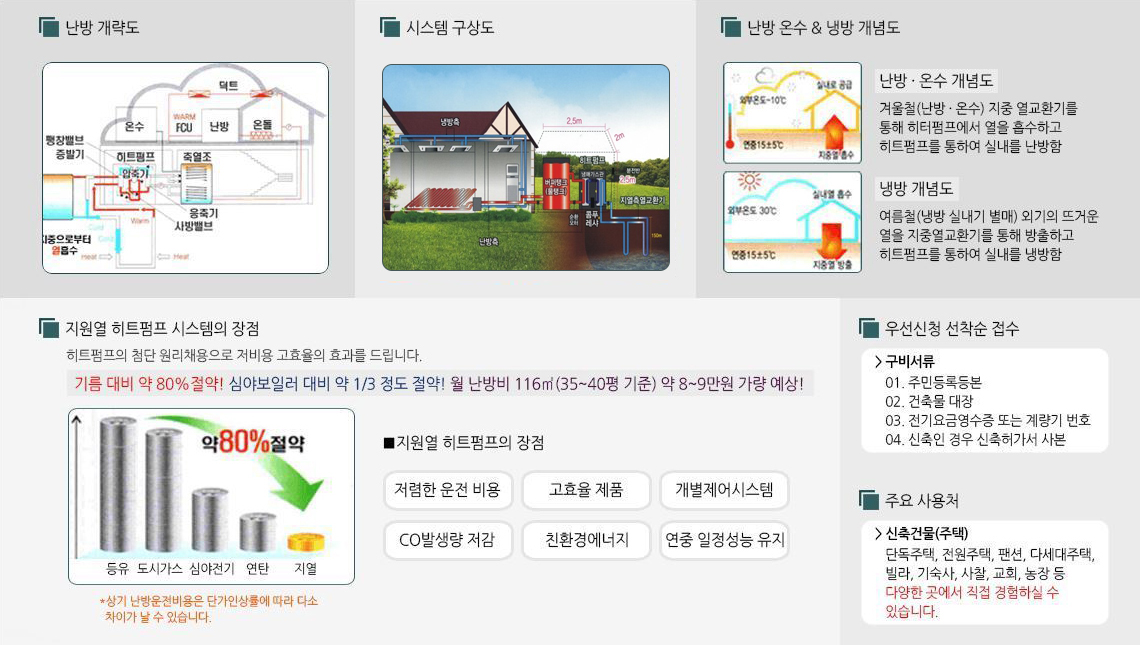

지열보일러 시스템

겨울엔 난방. 여름엔 냉방. 사계절 내내 온수생산

지열히트펌부 보일러 장점

유지비 최대 80% 절감(현재 냉.난방중 지열 히트펌프가 가장 저렴함)

유지보수비용이 저렴함 난방비, 친환경, 편리성 까지

정부지원건 중요 설비기준

수직 천공시 150m 2공

지열 히트펌프 5RT(약 40평형) 1대 설치(인증제품)

버퍼탱크 1대설치

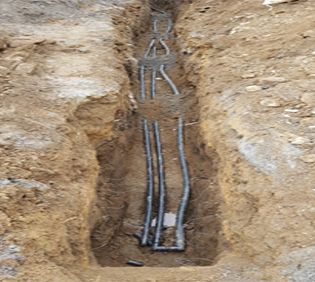

트랜치공사

기계실 설비공사

월 유지비 비교

보일러 종류	기름 보일러	심야 전기 보일러	지열 히트펌프 냉난방기
월 평균 난방비	550,000원	350,000원	180,000원

지열시스템이란?

낭방.온수 및 냉방 기능

지열에너지 시스템은 물, 지하수 및 지하열 등의 온도차를 이용하여 태양열의 약 47%가 지표면을 통해 지하에 저장되며,
이렇게 태양열을 흡수한 땅속의 온도는 지형에 따라 다르지만 지표면 가까운 당속의 온도는 대략 10℃~16℃정도로 연중
큰 변화가 없지만 지하수km의 지열온도 약 15℃ 이상을 유지합니다.
지열은 태양과 지구가 존재하는 한 계속 생성되는 에너지로써 지열에너지원은 무궁무진한 태양에너지와 지구 내부열이므로
무료로 이용 가능하며 계절적 온도와 관계없이 연중 일정한 온도의 지중열을 이용한 지열 히트펌프 냉.난방기 입니다.

지열 히트펌프 냉난방기

지열 에너지 이용으로 주택난방 및 온수.급탕비용 약 80% 절감!!

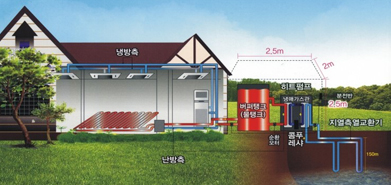

지열 냉·난방시스템 구성과 기능

지열시스템은 크게 '지상시설'과 '지하시설'이 합쳐져 구성

• 지상시설 : 지열히트펌프와 순환펌프, 제어장치 등 기계설비
• 지하시설 : 땅속을 수백 미터 굴착해서 설치하는 지중열교환기

<지상시설> 땅속에서 올라오는 지열 에너지를 냉·난방 에너지로 바꾸는 기능을 한다.
<지하시설> 땅속의 에너지를 지상의 히트펌프로 공급하는 기능을 반복하게 된다.

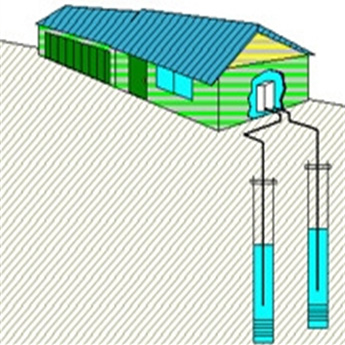

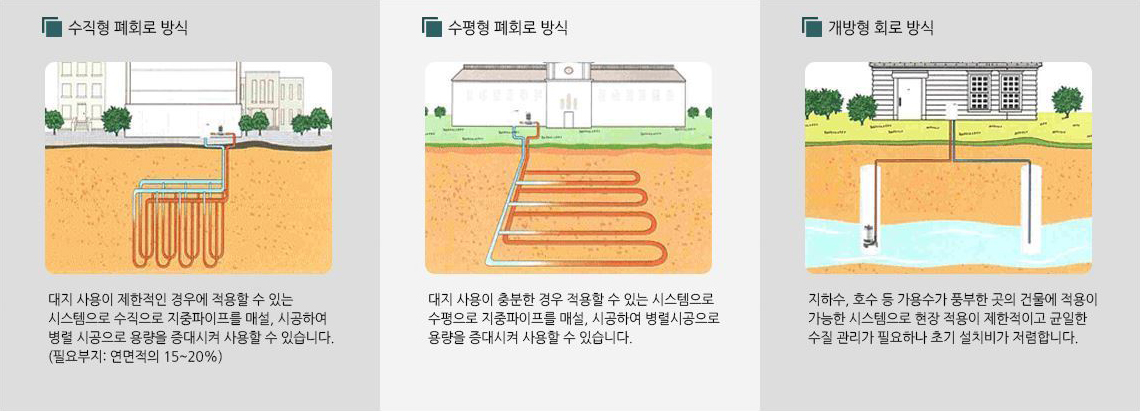

지열 냉·난방시스템 유형과 특성

지열시스템의 유형은 땅속에 설치하는 지중열교환기의 설치구조에 따라서 개방형(Open Loop System)과 밀폐형(Closed Loop System)으로 분류

개방형	밀폐형
400m 내지 500m 깊이의 지하수공 개발 지하수공 안에서 지하수 취수구간과 회수 구간을 구분하고 취수 및회수설비 구축 지하수를 순환시켜 열교환 유체로 이용 1개소에서 20RT 내지 30RT의 열에너지를 확보하여 최대 300평(1,000㎡) 냉·난방 가능	150m 내지 200m 깊이의 지열공 개발 지열공 안으로 유체순환용 배관(PE Pipe)을 설치하고 굴착구간 되메움 부동액 등을 순환시켜 열교환 유체로 이용 1개소에서 2RT 내지 3RT의 열에너지를 확보하여 최대 30평(100㎡)냉·난방 가능
위 이미지는 약 300평(1,000㎡)을 냉·난방하기 위한 지열시스템 설치를 가상한 경우로, 개방형은 1개소, 밀폐형은 10개소의 지중열교환기를 설치해야 한다.
